Вакуумный гомогенизирующий эмульгатор с внешней циркуляцией MC-30

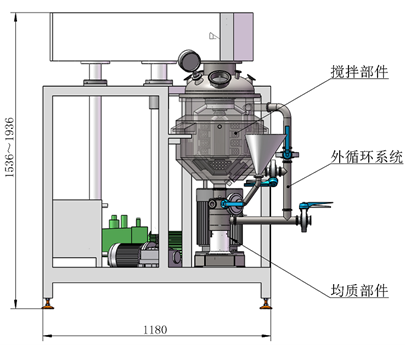

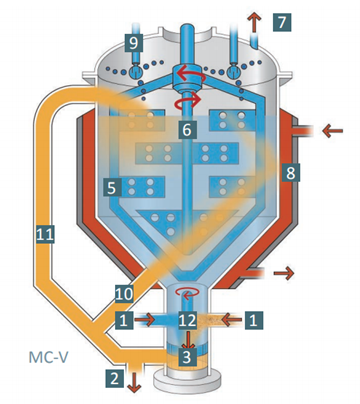

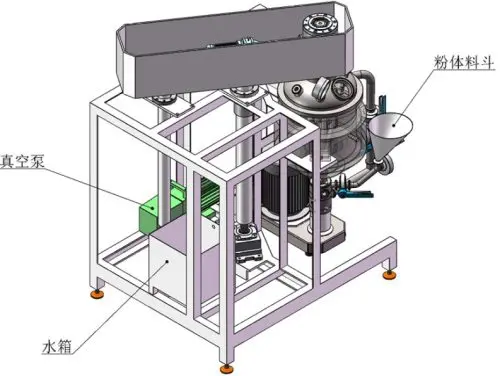

Вакуумный гомогенизирующий эмульгатор серии MC состоит из эмульгатора, электрической системы управления (ПЛК), системы подъема, системы внешней циркуляции, вакуумной системы и рамы. Материал может быть засосан в эмульгатор непосредственно через порт всасывания порошка и жидкости панели управления; гомогенизирующее перемешивание и перемешивание лопастями могут использоваться отдельно или одновременно.

Запрос по позиции

ОСОБЕННОСТИ

Дробление на частицы размером 200 нм ~ 2 мкм (этот процесс может контролироваться индивидуально);
Грануляция материала, эмульгирование, смешивание, смешивание, диспергирование и т.д. могут быть завершены за короткое время;
Управление с помощью ПЛК;
Продолжительность времени гомогенизирующего перемешивания может регулироваться пользователем.

Название оборудования	Вакуумный эмульгатор с внешней циркуляцией, 30 л
Производственная мощность	A. Проектная емкость эмульгатора: 30 л B. Эффективная рабочая емкость: 5-25 л
Крышка бака	Материал верхней крышки: SUS316L, толщина 4 мм. Крышка смесительного бака должна быть оснащена смотровым отверстием, загрузочным отверстием, входом для сжатого воздуха, воздушным фильтром, светодиодным освещением, вакуумным отверстием, вакуумным манометром, шаром для распыления.
Резервуар	Бак сварен и отполирован до зеркального блеска, что обеспечивает хорошую округлость. Верхний фланец смесительного бака герметично соединен с крышкой силиконовым уплотнительным кольцом.
Резервуар	Трехслойная структура, неподвижный бак, коническая головка в нижней части. Внутренний материал SUS316L, толщина стенки 4 мм. Внутренний диаметр бака: φ350 мм, овальная головка в нижней части. Средняя рубашка, материал SUS304, толщина стенки 4 мм, диаметр: φ400 мм. Рубашка может нагреваться паром, расчетное давление рубашки≤0,45 МПа, рабочее давление≤0,4 МПа. Внешняя оболочка, материал SUS304, толщина стенки 3 мм, диаметр: φ450 мм. Изоляционный слой из силиката алюминия между внешним слоем и прослойкой, эффективно сохраняет тепло и предотвращает ожоги обслуживающего персонала. Внутренняя и внешняя поверхность обработана зеркальной полировкой

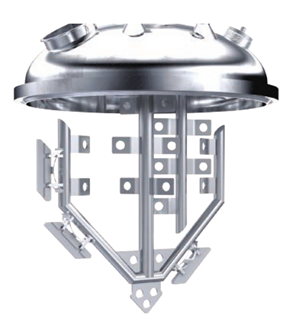

Система перемешивания	Анкерный тип перемешивания со скребком по стенке, материал SUS316L Двигатель: трехфазный асинхронный двигатель 380В/50Гц, мощность 1,1кВт Трансмиссия: редуктор со специальной зубчатой структурой передачи Подшипник трансмиссии использует японскую марку NSK Выходная скорость 0-86 об/мин, частотный преобразователь с цифровым дисплеем, бесступенчатая регулировка скорости. Скребковая настенная лопасть анкерного типа, однонаправленное перемешивание, с фиксированными лопастями-спойлерами, материал быстро и полностью перемешивается, без тупиков. Скребковая настенная пластина из PTFE, всегда близко к стенке резервуара, сметает окрашенный материал со стенки резервуара, материалы продолжают создавать новый интерфейс, нет тупиков, и повышается эффективность теплопередачи.

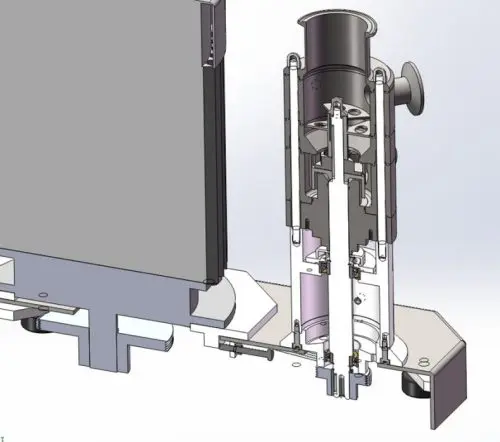

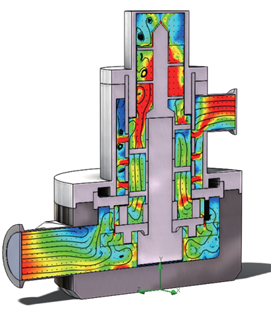

Система перемешивания	Однородное перемешивание, материал SUS316L Двигатель: трехфазный асинхронный двигатель 380 В/50 Гц, мощность 3 кВт. Высокоточная статорно-роторная гомогенизирующая эмульгирующая головка с трехслойной зубчатой структурой. Встроенное дно с циркуляционной трубой, полость с толкающей крыльчаткой, эффективно перемещающей вязкие материалы. Циркуляционная труба со стеклянным смотровым стеклом и клапаном отбора проб в режиме онлайн. Выходная скорость гомогенизирующей головки 0-6000 об/мин, частотный преобразователь с цифровым дисплеем, бесступенчатая регулировка скорости. В воротнике имеется одно отверстие для всасывания порошка и одно отверстие для всасывания жидкости, что позволяет быстро подавать материал и обеспечивать его эффективность. В качестве подшипника трансмиссии используется японская марка NSK Коллективное двухстороннее торцевое уплотнение с органическим уплотнением охлаждающей воды балансировочного бака.
Вакуумная система	Лопастной вакуумный насос, мощность: 0,55 кВт/380 В. Оснащен вакуумным буферным баком SUS304 Степень вакуума -0,09 МПа, может реализовывать функцию вакуумной подачи и разгрузки, а также непрерывно поддерживать давление в течение длительного времени.
Подъемная система	Электрический подъемник: мощность 0,55 кВт/380 В, ход подъемника 500 мм.
Система отопления	Паровое или электрическое отопление Наклонный вставной температурный зонд, диапазон температур 0-150℃, интеллектуальный цифровой дисплей.
Система охлаждения	Охлаждение циркуляцией воды в рубашке
Метод разгрузки	Внешний отвод циркуляционной трубы, ручной поворотный клапан DN32
Клапан	Ручной поворотный клапан в стандартной комплектации на внешней стороне нагнетательного клапана.
Система безопасности	Крышка не может быть поднята, когда начато перемешивание. Перемешивание не может осуществляться при поднятой и опущенной крышке; Крышка не может быть открыта при отрицательном давлении в кастрюле. Частотный преобразователь автоматически защищает двигатель перемешивания при его перегрузке. На корпусе машины имеется табличка с предупреждением о безопасности.
Система управления	Панель шкафа управления изготовлена из SUS304 и оснащена сенсорным экраном PLC. С его помощью можно реализовать операции запуска оборудования, аварийной остановки, подъема, перемешивания, гомогенизации, нагрева, вакуума, отсчета времени и плавной регулировки скорости вращения частотного преобразователя.

Основные технические характеристики
Общая мощность оборудования	13 кВт (без учета мощности нагрева)	Основной материал	SUS316L
Электропитание оборудования	380 В/трехфазный/50 Гц	Степень вакуума	-0,09 МПа
Состав оборудования	Эмульгатор/вакуум/температурный контроль	Гомогенизирующая структура	Внутренний и внешний тип циркуляции
Способ нагрева	Пар или электрический нагрев	Метод управления	Электрическое управление ПЛК
